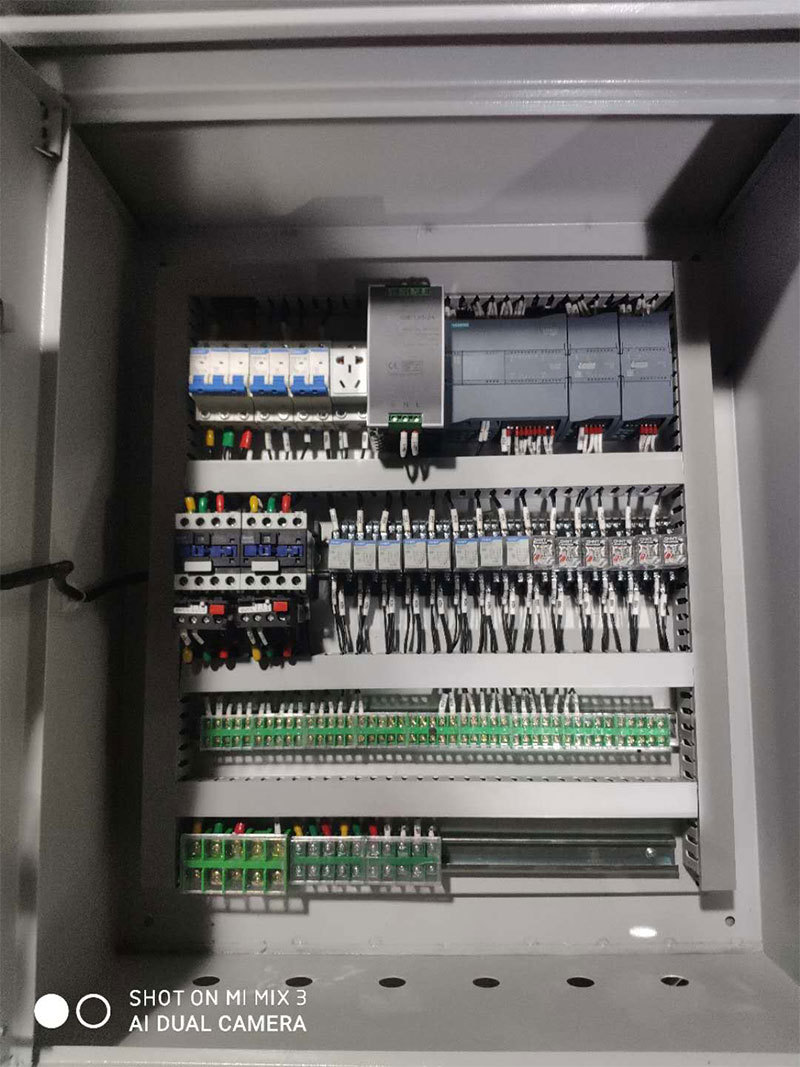

灰槽泵气体输灰PLC控制柜是一种用于控制灰槽泵气体输灰系统的自动化设备，主要用于电厂、水泥厂、冶金厂等工业领域，用于输送粉状物料（如粉煤灰、水泥粉等）。PLC（可编程逻辑控制器）作为核心控制单元，负责对整个输灰过程进行自动化控制，确保系统高效、稳定运行。

主要功能

1. 自动控制输灰过程：

根据设定的参数，自动控制灰槽泵的启停、输灰频率、输灰量等。

实现灰槽泵与相关设备（如压缩机、阀门等）的联动控制。

2. 监控与报警：

实时监控系统运行状态，包括压力、流量、温度等参数。

当系统出现异常（如压力过高、管道堵塞等）时，自动触发报警并采取相应措施。

3. 数据记录与通信：

记录系统运行数据，便于后续分析和优化。

支持与上位机或其他控制系统通信，实现远程监控和管理。

4. 故障诊断与保护：

具备故障诊断功能，能够识别常见的系统故障（如电机过载、传感器故障等）。

在故障发生时，自动停机或切换到备用设备，避免设备损坏。

主要组成部分

1. PLC控制器：

核心控制单元，负责执行逻辑控制、数据处理和通信任务。

常见的PLC品牌包括西门子（Siemens）S7-1200 1214C。

2. 人机界面（HMI）：

用于操作人员与控制系统交互，显示系统状态、参数设置、报警信息等。

通常为触摸屏，方便操作和监控。

3. 传感器与执行器：

传感器：用于检测管道压力、管道流量、温度等参数，常见的有压力传感器、流量计、温度传感器等。

执行器：包括4V210电磁阀、电机、ACS880变频器等，用于执行PLC发出的控制指令。

4. 电气元件：

包括HM1断路器、CJX1接触器、HH52P中间继电器等，用于电路的开关和保护。

5. 通信模块：支持与其他系统或上位机通信，常见的通信协议包括Modbus、Profibus、以太网等。

应用场景

电厂：用于输送粉煤灰，确保锅炉系统的正常运行。

水泥厂：用于输送水泥粉，提高生产效率。

冶金厂：用于输送冶金过程中产生的粉尘，减少环境污染。

优势:

自动化程度高：减少人工干预，提高生产效率。

可靠性强：PLC控制系统稳定性高，故障率低。

灵活性强：可根据实际需求调整控制逻辑和参数。

易于维护：模块化设计，便于故障排查和维修。

注意事项

定期对PLC控制柜进行维护，检查电气元件和传感器的状态。

确保控制柜的防尘、防潮措施到位，避免因环境问题导致设备故障。

在系统运行过程中，密切关注报警信息，及时处理异常情况。

如果您有灰槽泵气力输灰PLC自控柜气孔箱具体的需求或问题，可以咨询河南泰豪机电设备有限公司，公司可以提供更多细节，可以为您提供更详细的解答或建议。
