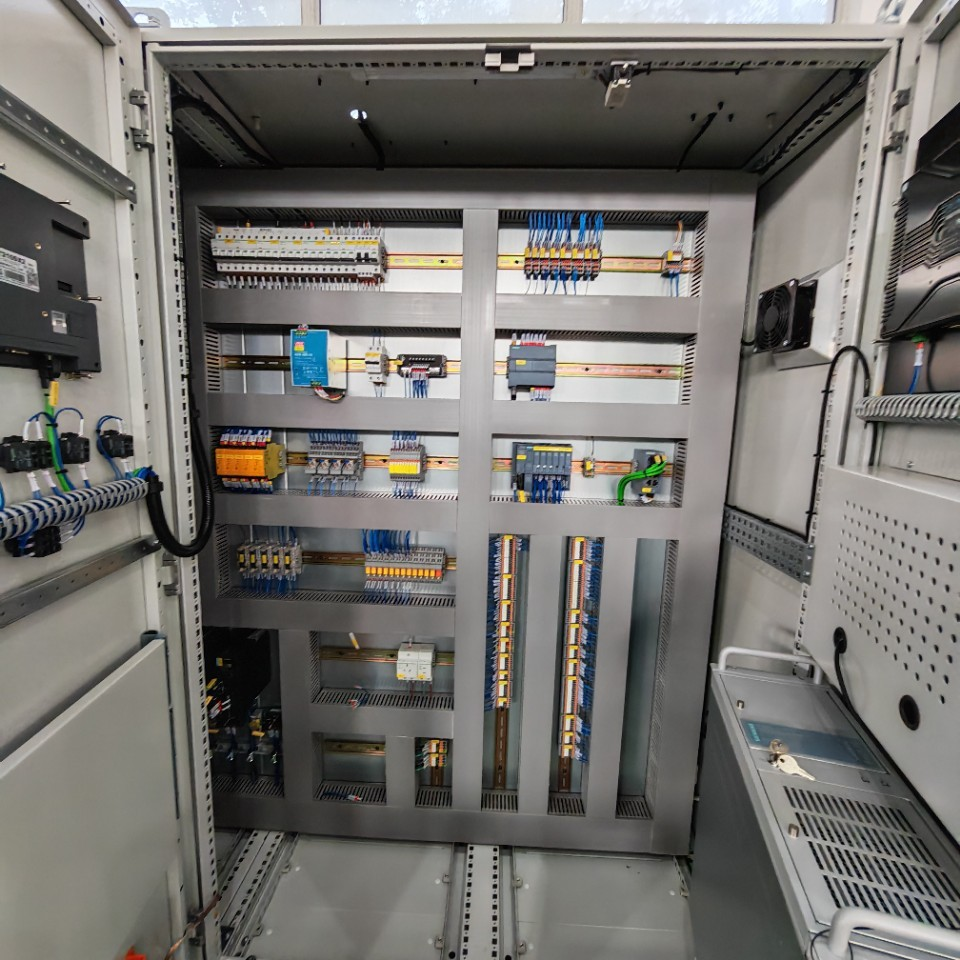

在污水处理自动化控制系统中，PLC控制柜是执行现场设备控制的核心硬件单元，负责将DCS系统的指令转化为具体动作，同时采集现场仪表数据反馈至中控系统。以下是PLC柜在污水处理中的关键应用和技术要点：

1. PLC柜的核心功能与组成

1.1 主要功能

设备启停控制：水泵、风机、搅拌机、阀门等设备的逻辑控制（如格栅机按时间/液位差启停）。

信号处理：接收4-20mA/0-10V仪表信号（如pH、DO、流量计），处理数字量信号（限位开关、故障报警）。

安全联锁：实现设备保护（如泵干运行保护：液位开关+延时停机逻辑）。

通信联网：通过PROFIBUS、Modbus RTU/TCP等协议与DCS/SCADA系统交互数据。

1.2 典型硬件配置

主机：西门子S7-1200/S7-1500、罗克韦尔CompactLogix

数字量模块：处理开关量信号（如设备状态、故障信号）16DI/16DO（24VDC）

拟量模块：处理传感器信号（如pH计4-20mA输入） 8AI（4-20mA）/2AO

通信模块：扩展通信接口（以太网、RS485） CP343-1（西门子）、1769-SERIAL（AB）

电源模块：提供24VDC电源，需冗余设计 SITOP PSU6200（冗余电源）

防雷保护器：防止雷击浪涌损坏PLC PHOENIX CONTACT FLT系列

2. 污水处理典型PLC控制逻辑

2.1 预处理单元（以粗格栅为例）

控制逻辑关键点：

液位差开关需做防抖动滤波（软件延时200ms）。

故障联锁：过载信号触发立即停机并报警。

2.2 生物处理单元（曝气控制）

PID控制逻辑：

 输入：DO传感器信号（4-20mA对应0-10mg/L）。

-输出：变频器频率（调节鼓风机转速）。

-参数整定：比例带（P）通常设为30-50%，积分时间（I）2-5分钟。

2.3 污泥脱水单元

顺序控制：

1. 启动加药泵 → 2. 延时10秒启动污泥泵 → 3. 启动离心机 → 4. 停止时逆序关闭。

3. PLC柜设计要点

3.1 环境适应性设计*

防护等级：柜体IP54以上（室外安装时需IP65）。

温控措施：

柜内温度>40℃时自动启动风扇（如EBM R2E220系列）。

高温环境（>55℃）需配空调（如威图TOPCOOL）。

3.2 抗干扰措施

布线规范：

  动力电缆（如380V水泵线）与信号线分槽敷设，间距>20cm。

 模拟信号采用双绞屏蔽电缆（如Belden 8761）。

接地要求：机柜接地电阻<1Ω，屏蔽层单端接地。

3.3 冗余与安全

PLC冗余：关键工艺段（如进水泵房）采用双机热备（如西门子S7-400H）。

电源冗余：双路AC220V输入+UPS（如施耐德Gutor系列）。

5. 智能化扩展

边缘计算：在PLC柜内加装边缘网关（如华为AR502H），实现数据本地预处理（如计算COD去除率）。

预测性维护：通过振动传感器+PLC逻辑判断泵轴承磨损趋势（FFT频谱分析需上位机配合）。

6. 选型建议

中小型污水厂：西门子S7-1200+ET200MP分布式I/O，性价比高。

大型污水厂：罗克韦尔ControlLogix，支持冗余和复杂控制算法。

特殊环境：施耐德M580（高防腐等级，适用于沿海高盐雾地区）。

通过合理设计PLC控制柜，污水处理厂可实现：

设备故障率降低30%以上（联锁保护作用）；

优化（如曝气量精确控制节省电耗15%）；

符合《HJ 212-2017》污染物在线监测数据传输标准。
